I. Karakteristik produk, penggunaan dan lingkup penerapan

1.1Fitur

●TKLDGSeri flowmeter elektromagnetik, dengan fitur berikut:

● Tidak dipengaruhi oleh perubahan kepadatan cairan, viskositas, suhu, tekanan dan tingkat listrik, prinsip pengukuran linier dapat mencapai pengukuran akurasi tinggi;

● Pengukuran bagian aliran tanpa hambatan dalam pipa, kerusakan tekanan kecil, persyaratan segmen pipa langsung rendah;

● Diameter umumDN6-DN2000jangkauan yang luas, lapisan dan elektroda memiliki berbagai pilihan untuk memenuhi persyaratan pengukuran berbagai cairan konduktif;

● Konverter menggunakan magnet gelombang persegi panjang frekuensi rendah yang dapat diprogram, meningkatkan stabilitas pengukuran aliran dan kehilangan daya yang kecil;

• Penggunaan Konverter16Mikroprosesor tertanam bit, pemrosesan digital penuh, kecepatan penghitungan yang cepat, kemampuan anti-gangguan yang kuat, pengukuran yang dapat diandalkan, akurasi tinggi, rentang pengukuran aliran yang dapat mencapai1500：1；

• Cahaya belakang definisi tinggiLCDTampilkan, semua operasi menu bahasa Cina, mudah digunakan, operasi sederhana, mudah belajar dan mudah dipahami;

• MemilikiRS485atauRS232Ooutput sinyal komunikasi digital;

● Memiliki fungsi pengukuran konduktivitas listrik, dapat menentukan apakah sensor kosong, dengan fungsi pemeriksaan dan diagnosis diri;

• PenggunaanSMDInstalasi dan permukaan (SMTteknologi, keandalan sirkuit yang tinggi;

• Dapat digunakan dalam kasus peledakan yang sesuai.

1．2Penggunaan Utama

Seri flowmeter elektromagnetik TKLDG dapat digunakan untuk mengukur aliran volume cairan konduktif dalam pipa tertutup. Dipakai secara luas dalam pengukuran dan kontrol aliran dalam industri petrokimia, metalurgi baja, pemberian air dan pembuangan air, irigasi air, pengolahan air, pengukuran air limbah ramah lingkungan, pembuatan kertas, obat-obatan, makanan dan proses produksi pertanian industri.

1．3Penggunaan kondisi lingkungan

Suhu lingkungan: Sensor-25℃～+60℃ Konverter-10℃～+60℃

Suhu relatif: 5%-95%

1．4Kondisi kerja

Suhu tinggi cairan: Satu-tipe 70℃

Jenis pemisahan: Lapisan PTFE 150℃

Lapisan neoprene 80℃

Lapisan karet poliuretan 70℃

Konduktivitas cairan: ≥5uS/cm

II. Prinsip kerja

2．1Model fisika matematika

Prinsip kerja flowmeter elektromagnetik didasarkan pada hukum induksi elektromagnetik Faraday. Ketika sebuah konduktor bergerak dalam medan magnet, pada kedua ujung konduktor yang vertikal dengan arah medan magnet dan arah gerakan, akan menghasilkan momentum listrik induksi. Ukuran momentum listrik sebanding dengan kecepatan gerakan konduktor dan ukuran kekuatan induksi magnetik medan magnetik.

Seperti gambar 1, saat cairan konduktif pada kecepatan arus rata-rataV（m/sDiameter dalam dengan pasangan elektroda pengukuran adalahD（minsulasi) mengalir dalam kateter ketika pipa berada dalam kekuatan induksi magnetik yang seragam sebagaiB（TDalam medan magnet, maka pada satu pasangan elektroda akan dihasilkan impuls listrik induksi.E（VArahnya vertikal pada arah medan magnet dan cairan.

Hukum Induksi Elektromagnetik Faraday adalah:E=B·D·V （1）

Volume aliran adalah: （2）

dengan formula (1(dan)2(Tersedia: m3/h) （3）

Oleh karena itu daya listrik dapat dinyatakan sebagai: （4）

KetikaBadalah konstanta untuk kaliber tertentu yang tetapDJuga sebuah angka yang diketahui, rumus (3(Tengah) =K(Satu konstan), maka rumus (3(dapat diubah menjadi: QV=K·E（m3/h) （5）

dari formula (5Bisa dilihat bahwa aliranQVdengan listrikEproporsional.

2.2 Struktur sirkuit konverter

Konverter aliran elektromagnetik di satu sisi memberikan arus stimulasi yang stabil ke kumparan stimulasi sensor aliran elektromagnetik,Untuk mencapaiBIni adalah konstan.,Pada saat yang sama memperkuat daya listrik sensor\\Konversi ke sinyal arus standar atau sinyal frekuensi,Tampilan lalu lintas yang mudah,Kontrol dan regulasi.Gambar 2 menunjukkan struktur sirkuit konverter.

Tipe dan komposisi produk

3．1Komposisi produk

Meter aliran elektromagnetik terdiri dari dua bagian utama dari konverter aliran elektromagnetik dan sensor aliran elektromagnetik, dan tipe terpisah juga membutuhkan konverter dan sensor koneksi kabel berlapis ganda khusus.

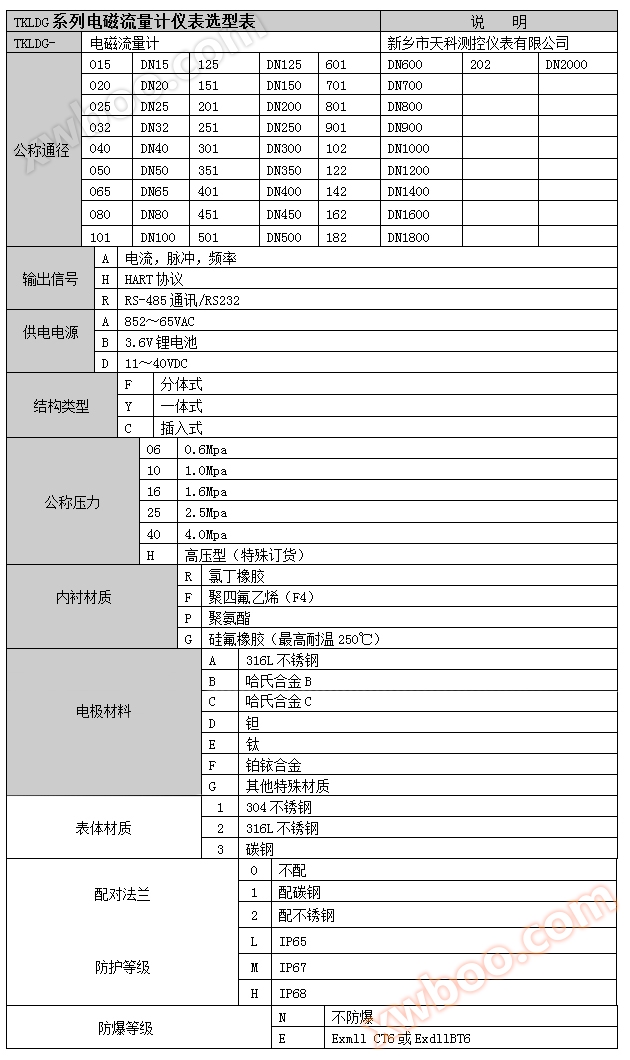

3．2Jenis Produk

Penghitungan aliran elektromagnetik seri TKLDG dibagi menjadi dua bentuk struktur satu dan terpisah. Dapat digunakan di tempat peledakan yang ditentukan.

Sensornya ada7Elektroda dari berbagai bahan dan4Lampiran dari berbagai bahan dapat dipilih.

Indikator kinerja teknis produk

4．1Standar keramahan:JB/T9248-1999

4．2kecepatan tinggi:15m/s

4．3Diameter umum:DN3、6、10、15、20、25、32、40、50、65、80、100、150、200、250、300、350

400 orang,450、500、600、700、800、900、1000、1200、1400、1600、1800、2000

4．4Akurasi:0.5%、0.2%

4．5Tekanan nominal:4.0MPA(DN10-150)

1.6MPA(DN200-600)

1.0MPA(DN700-1200)

0.6MPA(DN1400-2000)

Spesifikasi dan standar lainnya tersedia sesuai permintaan pengguna.

4．6Bahan:

Bentuk dan Bahan Elektroda

Bentuk elektroda dan dapat dibagi menjadi tipe standar, tipe scraper, tipe yang dapat dilepas, elektroda grounding.

Elektroda dan bahan elektroda tanah yang mengandung stainless steel molibden, Hash paduanBHash paduanCTitanium, tantalum, platinum satu paduan, stainless steel dilapisi tungsten karbida7spesies.

Bahan flange: baja karbon

Bahan cincin tanah: stainless steel

Bahan cincin perlindungan pintu masuk: stainless steel, baja karbon.

4．7Perlindungan housing:

IP65：

IP68: Sensor dengan lapisan neoprene dan poliuretan terpisah saja dan tidak termasuk struktur tahan ledakan.

4．8Standar ketahanan ledakan:

DN15-DN600 tahan ledakan:md II BT4

DN15-DN1600 tipe terpisah tahan ledakan, sensor dan konverter dipasang di zona bahaya yang sesuaimd II BT4

DN15-DN1600 tipe terpisah tahan ledakan, sensor dipasang di zona bahaya yang sesuai, konverter dipasang di zona aman:md II BT4

4．9Kabel koneksi: flowmeter elektromagnetik tipe terpisah, yang terhubung dengan kabel sinyal antara sensor dan konverter, panjang kabel harus kurang dari100MMPerusahaan ini menyediakan jam tangan gratis10MKabel yang kurang diperlukan untuk dipesan.

4．10Kinerja Konverter:

Sumber daya: AC fase tunggal85-265V，45-63HZDaya kurang dari20WPasokan listrik DC11-40VD·C

Konverter tampilan dan operasi pemrograman:4tombol film tipis dapat diatur untuk memilih semua parameter, juga dapat menggunakan manipulator eksternal atauPCMesin (RS485、RS232Pengaturan pemrograman pada konverter, High Definition BacklightLCDTampilan, pengujian tabung kosong, fungsi diagnostik sendiri.

Komunikasi Digital:RS485、RS232、MODBUS、REMOTEMemiliki perlindungan terhadap kilat.

Sinyal output:

Output arus: Dua arah, sepenuhnya terisolasi0-10mA/4-20 mAResistansi beban:0-10 mAYa.0-1.5KOhm,4-20mASaatnya0-750Ohm.

Frekuensi output: output aliran positif dan terbalik, batas frekuensi output dapat1-5000 HZdiatur dalam lingkup. Keluaran dua arah elektroda set transistor dengan pemisahan listrik optik. Daya eksternal tidak lebih dari35Varus besar elektroda saat pengiriman adalah250 mAItu.

Output pulsa: output aliran positif dan terbalik, output pulsa batas atas dapat dicapai5000cp/sPulsa yang setara adalah0.001L-1.0m3/cP.Lebar pulsa diatur secara otomatis sebagai20msatau gelombang persegi. Output sirkuit terbuka transistor set elektroda dengan isolasi optik. Daya eksternal tidak lebih dari35Varus besar elektroda saat pengiriman adalahmAItu.

Output indikator arah aliran: Meter aliran ini dapat mengukur aliran cairan dalam arah positif dan berlawanan. Dan dapat menentukan arah aliran cairan. Aturkan output saat menampilkan aliran positif+10VTingkat tinggi, aliran cairan terbalik output0Vtingkat rendah.

Output alarm: output alarm sirkuit terbuka dua transistor set elektroda dengan isolasi optik. Daya eksternal tidak lebih dari35Varus besar elektroda saat pengiriman adalah250mAStatus alarm: tabung udara cairan, pemadaman magnetik, aliran berlebihan.

Waktu damping: di0-100SPembagian antara pilihan.
